大屏嵌入到其他系统

把积木大屏以 iframe 形式嵌进任意系统，宿主和大屏之间双向联动——宿主点按钮可以改大屏图表的数据。

一、能解决什么问题

• 已经做好的大屏，挂到运营平台、管理后台、门户首页里展示；
• 大屏图表和宿主 UI 并存（两侧大屏 + 中间宿主操作区，或者任意布局）；
• 宿主点按钮 → 改大屏内某个图表的数据（不走接口，直接重渲）；
• 不需要复制大屏代码、不需要二次开发——只需要一个 URL + 一段桥代码。

二、快速上手

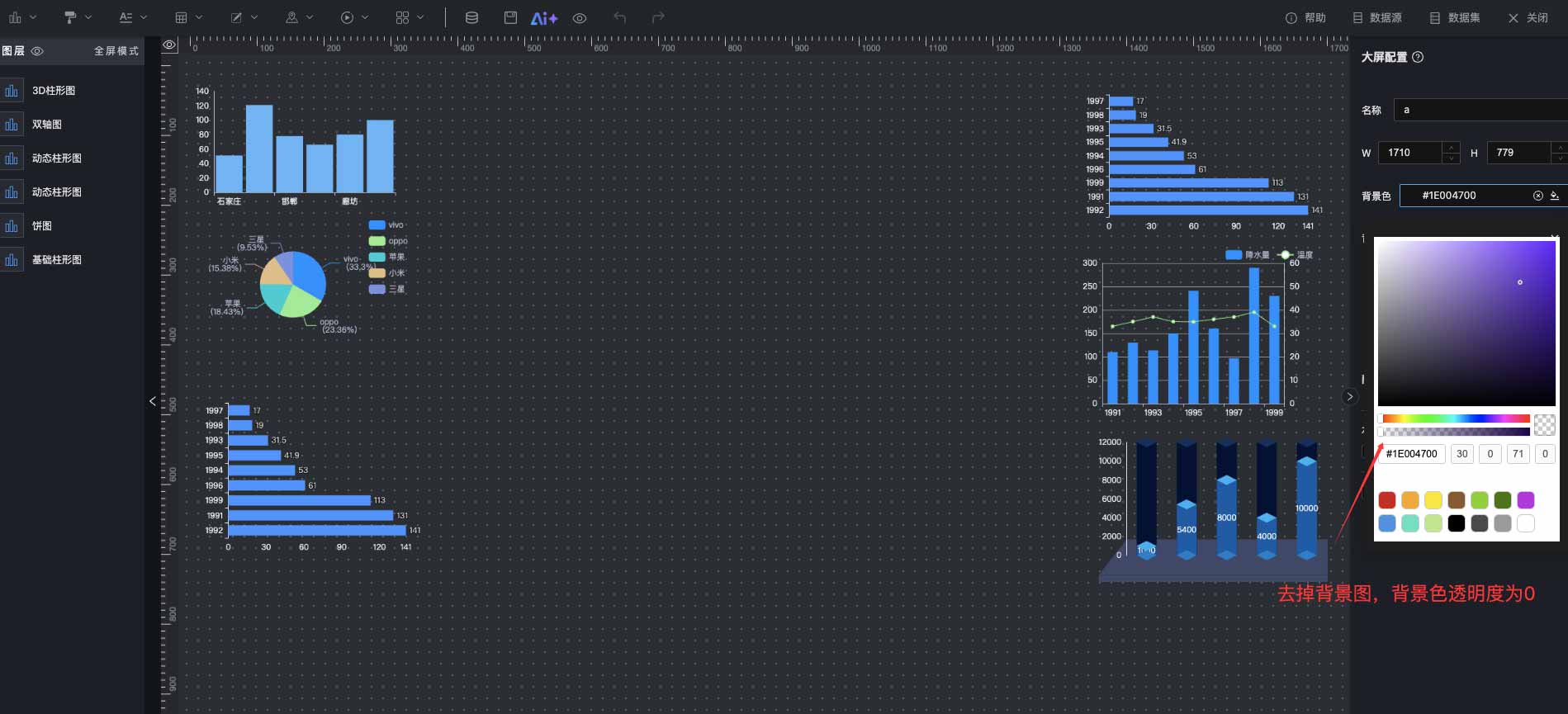

前置准备：先在大屏设计器里准备好一个大屏，两侧布置图表组件，中间留空给宿主交互区；并把"大屏配置"面板里的背景图去掉、背景色透明度设为 0（详见 §三 规则 1、规则 2）。示例代码就是按下面这个大屏跑的。

第 1 步：拼接 iframe URL

http://<大屏地址>/drag/share/view/<pageId>?token=<token>&embedMode=1&channel=<通道名>

参数	必填	说明
pageId	是	大屏页面 ID（URL path 或 query 上）
embedMode=1	是	进入嵌入模式：背景透明 + 启用 postMessage 通信
channel	否	通道名，多 iframe 共存时用来区分消息，默认 default
token	否	透传给后端接口的鉴权 token

第 2 步：复制两个文件到你的项目

① 桥工具 useBigScreenBridge.js

import { ref, onBeforeUnmount } from 'vue';

const PROTOCOL = 'bigscreen-bridge';
const VERSION = 1;

export function useBigScreenBridge(iframeRef, options = {}) {
  const channel = options.channel ?? 'default';
  const ready = ref(false);
  const components = ref([]);
  const designSize = ref(null);
  const handlers = new Map();

  function on(type, fn) {
    if (!handlers.has(type)) handlers.set(type, new Set());
    handlers.get(type).add(fn);
    return () => handlers.get(type)?.delete(fn);
  }

  function onMessage(e) {
    const msg = e.data;
    if (!msg || msg.protocol !== PROTOCOL) return;
    if (msg.channel !== channel) return;
    if (msg.source !== 'bridge') return;

    if (msg.type === 'bridge:ready') {
      const p = msg.payload || {};
      designSize.value = p.designSize || null;
      components.value = Array.isArray(p.components) ? p.components : [];
      ready.value = true;
    }

    handlers.get(msg.type)?.forEach((fn) => fn(msg.payload, msg));
    handlers.get('*')?.forEach((fn) => fn(msg.payload, msg));
  }

  function send(type, payload) {
    const win = iframeRef.value?.contentWindow;
    if (!win) return;
    win.postMessage({ protocol: PROTOCOL, version: VERSION, channel, source: 'host', type, payload, ts: Date.now() }, '*');
  }

  window.addEventListener('message', onMessage);
  onBeforeUnmount(() => {
    window.removeEventListener('message', onMessage);
    handlers.clear();
  });

  return {
    ready,
    components,
    designSize,
    on,
    send,
    sendComponentUpdate: (componentId, data) => send('host:component-update', { componentId, data }),
  };
}

② 宿主页面 index.vue —— 直接可跑的完整示例

<template>
  <div class="root">
    <!-- 第 1 层：背景 -->
    <div class="bg-layer"></div>

    <!-- 第 2 层：大屏 iframe -->
    <iframe ref="iframeRef" class="bigscreen-iframe" :src="iframeSrc" allowtransparency="true" frameborder="0"></iframe>

    <!-- 第 3 层：宿主交互层 -->
    <div class="host-overlay">
      <main class="host-main">
        <section class="panel">
          <div class="panel-title">控制大屏（host:component-update → queryData）</div>
          <div class="panel-body">
            <div v-if="!components.length" class="empty">等大屏 ready 后这里会出现组件按钮...</div>
            <div v-for="c in components" :key="c.id" class="comp-row">
              <span class="comp-type">{{ c.type }}</span>
              <span class="comp-id">#{{ c.id.slice(0, 8) }}</span>
              <button class="btn" @click="pushSampleData(c)">塞示例数据</button>
              <button class="btn ghost" @click="resetData(c)">重新查询</button>
            </div>
          </div>
        </section>
      </main>
    </div>
  </div>
</template>

<script setup>
import { ref, computed } from 'vue';
import { useBigScreenBridge } from './useBigScreenBridge';

const iframeRef = ref();
const CHANNEL = 'demo';
// 改成你的大屏地址 + pageId
const iframeSrc = computed(() => `http://127.0.0.1:8000/?pageType=view&embedMode=1&channel=${CHANNEL}&pageId=xxxx`);

const { components, on, sendComponentUpdate } = useBigScreenBridge(iframeRef, { channel: CHANNEL });

on('bridge:ready', (p) => console.log('大屏 ready，组件数', p?.components?.length));
on('bridge:click', (p) => console.log('大屏被点击', p));
on('bridge:component-updated', (p) => console.log('数据更新回执', p));

function pushSampleData(c) {
  // 注意：data 是 [{ name, value }] 形态，所有图表通用
  sendComponentUpdate(c.id, [
    { name: '苹果', value: 1000 },
    { name: '三星', value: 5400 },
    { name: '小米', value: 800 },
  ]);
}

function resetData(c) {
  sendComponentUpdate(c.id, null); // 传 null 回到原数据集
}
</script>

<style lang="less" scoped>
.root { position: relative; width: 100%; height: 100%; overflow: hidden; }

/* z=0 背景 */
.bg-layer { position: absolute; inset: 0; z-index: 0; background: #0c1326; }

/* z=1 大屏 iframe（背景透明） */
.bigscreen-iframe { position: absolute; inset: 0; width: 100%; height: 100%; background: transparent; z-index: 1; border: 0; }

/* z=2 宿主交互层：容器自身 PE:none，子元素 PE:auto */
.host-overlay {
  position: absolute; inset: 0; z-index: 2;
  pointer-events: none;
  display: grid; grid-template-columns: 26% 1fr 26%;
}
.host-main { grid-column: 2 / 3; padding: 16px; }
.panel {
  pointer-events: auto;
  background: rgba(7, 16, 32, 0.82);
  border: 1px solid rgba(110, 180, 255, 0.22);
  border-radius: 6px; color: #e6f0ff;
}
.panel-title { padding: 8px 12px; font-size: 13px; font-weight: 600; border-bottom: 1px solid rgba(110, 180, 255, 0.18); }
.panel-body { padding: 10px 12px; }
.comp-row { display: flex; align-items: center; gap: 8px; padding: 5px 0; font-size: 12px; }
.comp-type { color: #91d5ff; font-weight: 600; }
.comp-id { opacity: 0.55; font-family: monospace; flex: 1; }
.btn {
  border: 1px solid rgba(110, 180, 255, 0.3);
  background: rgba(24, 144, 255, 0.2);
  color: #fff; border-radius: 3px; padding: 3px 10px; cursor: pointer;
  &:hover { background: #1890ff; }
  &.ghost { background: transparent; }
}
.empty { font-size: 12px; opacity: 0.6; }
</style>

第 3 步：看效果

把 pageId 改成你的大屏 ID，访问宿主页面，效果如下：

三、三条必须知道的规则

规则 1：大屏画布尺寸要和 iframe 可见区域一致

大屏在设计器里设置的画布尺寸（width × height，如 1920×1080）必须与 iframe 可见区域尺寸一致。否则大屏会被等比缩放或裁剪，导致组件位置错位、字体大小不对、宿主上层 UI 的避让区对不齐。最稳的做法：宿主把 iframe 固定到某个尺寸的容器里，并按这个尺寸创建大屏。

规则 2：大屏自身背景要透明

设计大屏时，在「大屏配置」面板里：

• 去掉背景图（不设置背景图片）
• 把背景色的透明度（A）设为 0

否则即使 iframe 用了 embedMode=1 让 html/body 透明，大屏自身的背景色/图还会盖在宿主背景之上，宿主元素就透不出来了。

规则 3：宿主用哪个 id 改图表

sendComponentUpdate(id, data) 的 id 必须是大屏内图表的唯一 id。两种拿法：

运行时拿（推荐） —— 桥工具暴露的 components 数组里就有：

const { components } = useBigScreenBridge(iframeRef, { channel: CHANNEL });
// 大屏 ready 后
components.value.forEach((c) => console.log(c.id, c.type, c.name));

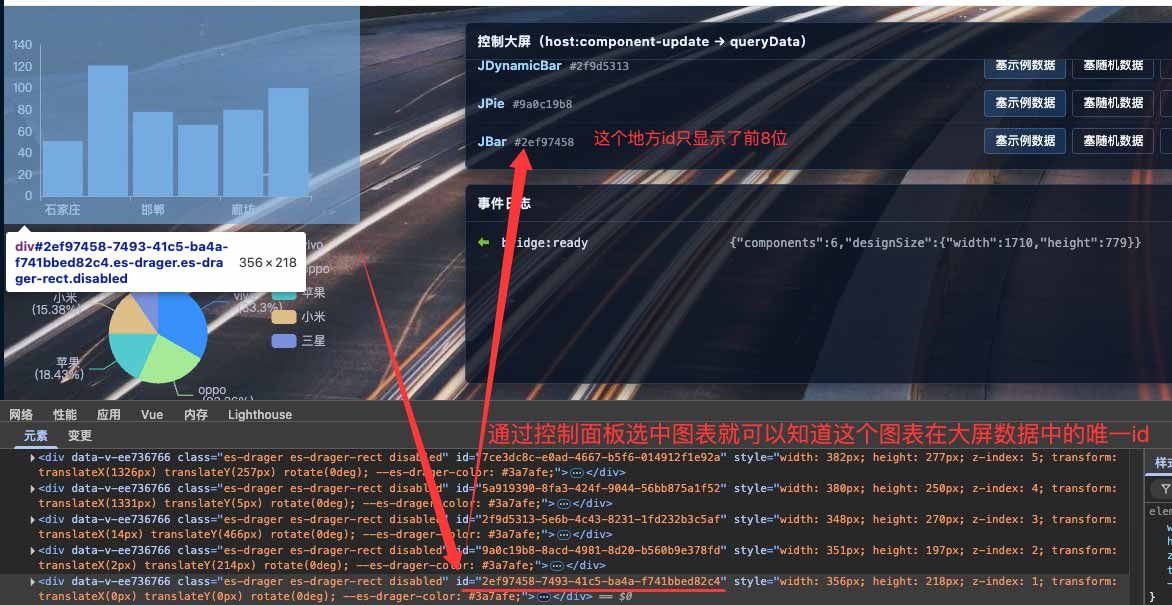

调试时对照 —— 浏览器开发者工具进"元素"面板，选中图表，看 root 元素的 id 属性：

id 是 UUID 形态（如 2ef97458-7493-41c5-ba4a-f741bbed82c4）。示例 UI 上只显示了前 8 位，调 API 时必须用完整 id。

四、API 速查

宿主能收到的事件（bridge → host）

事件	payload	时机
bridge:ready	{ pageId, designSize, components[] }	大屏数据加载完毕、组件挂载后
bridge:click	{ componentId, dataItem }	用户点击大屏内某组件
bridge:component-updated	{ componentId, ok, error? }	对 host:component-update 的回执

components[] 每项：{ id: string, type: string, name: string }

宿主能调用的方法（host → bridge）

方法	协议事件	说明
sendComponentUpdate(id, data)	host:component-update	核心：把数据塞给某个图表，不走接口直接重渲。data 形态：[{ name, value }]；传 null = 回到原数据集
send(type, payload)	自定义	业务扩展用，自己定义 type

底层消息帧格式

{
  protocol: 'bigscreen-bridge',   // 协议名（固定）
  version: 1,
  channel: 'default',             // 与 URL 参数对齐
  source: 'host' | 'bridge',
  type: 'bridge:ready',           // 或其他事件
  payload: any,
  ts: 1717000000000,
}

接收侧的过滤逻辑：

if (msg?.protocol !== 'bigscreen-bridge') return;
if (msg.channel !== ownChannel) return;
if (msg.source === ownSide) return;  // 避免回环

五、它是怎么工作的（原理）

三层 DOM 分层

┌─────────────────────────────────────┐
│  z=0  宿主背景（图片 / 装饰）         │   ← 不接收事件
│  z=1  大屏 iframe（透明背景）         │   ← 大屏图表可见可点
│  z=2  宿主交互层（按钮 / 卡片）       │   ← 容器 PE:none，子元素 PE:auto
└─────────────────────────────────────┘

• iframe 加 embedMode=1 → 大屏自动把 html/body 背景设为透明；
• z=2 容器自身 pointer-events: none，子元素再 auto —— 避免大面积盖住下层 iframe；
• 宿主上层 UI 摆放时避开大屏图表位置（按布局而非裁剪）；
• 不用 clip-path、不用动态切 pointer-events，纯 z-index + 透明 iframe。

sendComponentUpdate 的执行链路

sendComponentUpdate(id, data)
   ↓ postMessage
host:component-update
   ↓ 大屏端
container.$refs[prefix + id].queryData({ overrideData: data })
   ↓
useDataSource.queryData 命中 overrideData 分支
   ↓
initOptions(overrideData) → 图表 setOption → 立即重渲

所有走 useDataSource 的图表（柱状图 / 饼图 / 折线图 / 动态柱 / 3D 柱 / 双折线柱 / 雷达 / 漏斗 / …）零改动自动支持。

六、常见问题

iframe 整张盖住下层宿主元素，看不到背景

检查 iframe src 是否带了 embedMode=1 参数。没有就不会触发背景透明。

收到 bridge:ready 但 components 是空数组

• channel 两端是否一致（URL 上和 useBigScreenBridge 选项里）；
• pageId 是否正确，能否单独打开大屏看到图表。

调 sendComponentUpdate 后图表没反应

看事件日志里 bridge:component-updated 的回执：

error	原因	解决
no-instance	大屏侧按 id 没找到图表实例	检查 id 是否来自 bridge:ready.components[].id；图表可能还没 mount 完，稍后再试
no-queryData	该图表组件没有 queryData 方法	该图表未走 useDataSource（少数特殊组件），需手动适配

图表位置错位 / 字体大小不对 / 宿主避让区对不齐

大屏画布尺寸和 iframe 可见区域尺寸不一致——见 §三 规则 1。

多个大屏 iframe 同时嵌入

每个 iframe 用不同的 channel，宿主对应 useBigScreenBridge 也用对应的 channel，消息按 channel 隔离不会串。

想把宿主 UI 摆在大屏图表的位置上面（覆盖图表）

直接放在 .host-overlay 内即可，z=2 总是盖住 z=1。记得给这个元素加 pointer-events: auto，不然事件会穿透。

七、生产部署的安全建议

• 把 postMessage 的 targetOrigin 由 '*' 改为大屏真实域名；
• 宿主接收 message 事件时校验 event.origin，配白名单；
• overrideData 不要包含可执行字符串，仅传 JSON 可序列化的纯数据。
