柱形图

配置步骤如下：

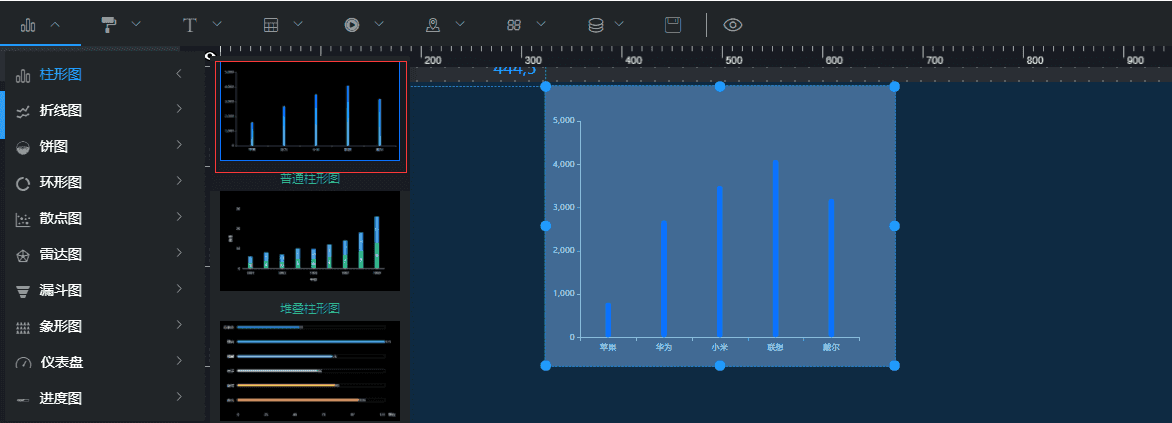

1、添加柱形图​

点击“”图标，再点击“柱形图”，即可创建新的图像；

图2.11

2、样式配置​

（1）位置设置​

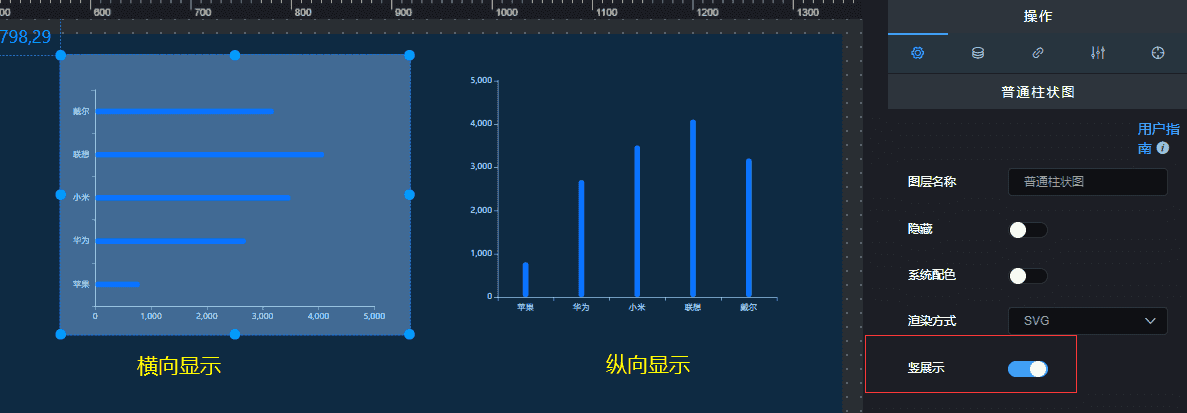

想达到图2.14中图表的效果，可如下设置：

选中该柱形图组件，在操作界面右侧，打开“竖展示”开关，就可实现，操作步骤如下图。

图2.15

（2）柱体设置​

选中该柱形图组件，在操作界面右侧的“柱体设置”处可修改设置组件的外观特点，如图2.16。

  • 最大宽度：柱体的最大宽度，可以调节改变柱体的宽度；
  • 圆角：柱体4个角的弧度；
  • 最小高度：柱体最小不能低于的高度；

3、数据格式​

（1）数据格式示例一​

{
    "categories": [
        "苹果",
        "三星",
        "小米",
        "oppo",
        "vivo"
    ],
    "series": [
        {
            "name": "手机品牌",
            "data": [
                1000879,
                3400879,
                2300879,
                5400879,
                3400879
            ]
        }
    ]
}

（2）数据格式示例二(新)​

[
    {
        "name": "苹果",
        "value": 1000879,
        "type": "手机品牌"
    },
    {
        "name": "三星",
        "value": 3400879,
        "type": "手机品牌"
    },
    {
        "name": "小米",
        "value": 2300879,
        "type": "手机品牌"
    },
    {
        "name": "oppo",
        "value": 5400879,
        "type": "手机品牌"
    },
    {
        "name": "vivo",
        "value": 3400879,
        "type": "手机品牌"
    }
]
