饼图

配置步骤如下：

1、添加饼图​

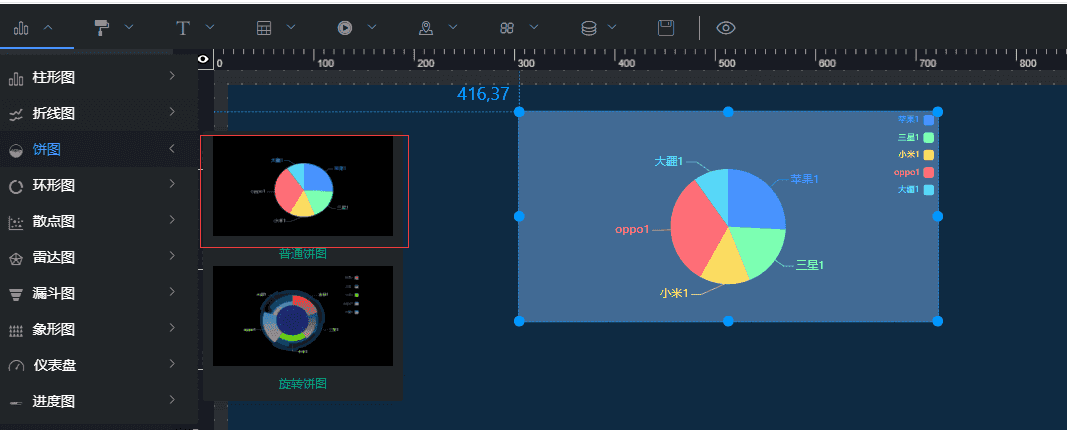

点击“”图标，再点击“饼图”，即可创建新的图像；

图2.61

2、样式配置​

（1）饼图设置​

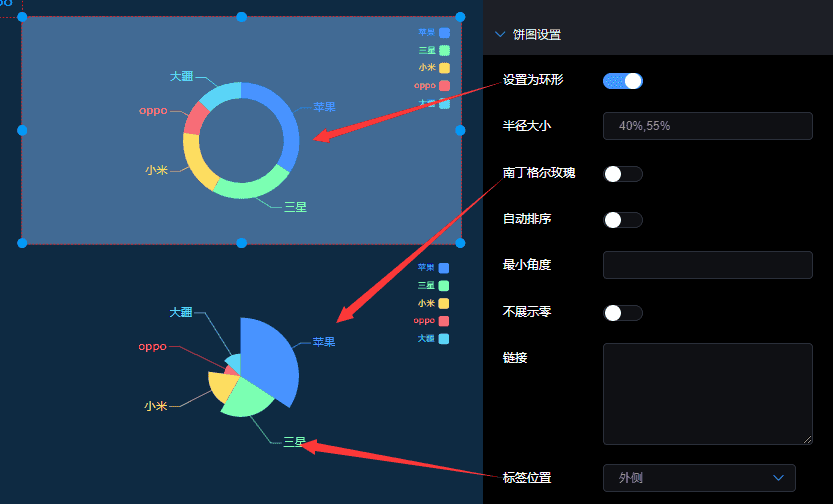

选中该饼图组件，在操作界面右侧的“饼图设置”处可修改设置组件的外观特点，如图2.64。

  • 设为环形：把饼状图设置为环形样式；（关闭设为环形图开关，样式如图2.641；打开设为环形图开关，样式如图2.642）
  • 半径：第一个百分比为内部圆的半径，如图2.642标注的1；第二个百分比为外部圆半径，如图2.642标注的2；（两个圆相差的部分为环）
  • 南丁格尔玫瑰：把饼状图设置成玫瑰样式；（关闭南丁格尔玫瑰开关，样式如图2.641；打开南丁格尔玫瑰开关，样式如图2.643）
  • 自主排序：从小到大顺时针排序；
  • 不显示零：不显示为0的份额；
  • 标签位置：饼图上文字的位置，分为：外侧、内侧、中心；（标签位于外侧效果图如图2.644；标签位于内测，如图2.645；标签位于中心，效果图如图2.646）

图2.64

图2.647

3、数据格式​

数据格式示例​

[
    {
        "name": "苹果",
        "value": 1000879
    },
    {
        "name": "三星",
        "value": 3400879
    },
    {
        "name": "小米",
        "value": 2300879
    }
]
