折柱图

配置步骤如下：

1、添加漏斗图

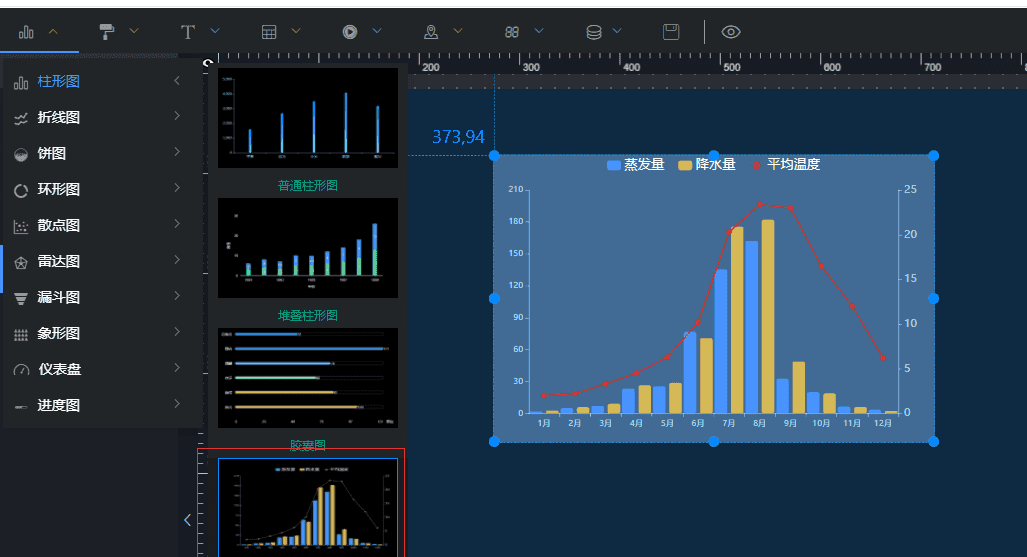

点击“”图标，再点击“折柱图”，即可创建新的图像；

图2.131

2、样式配置

（1）折线设置

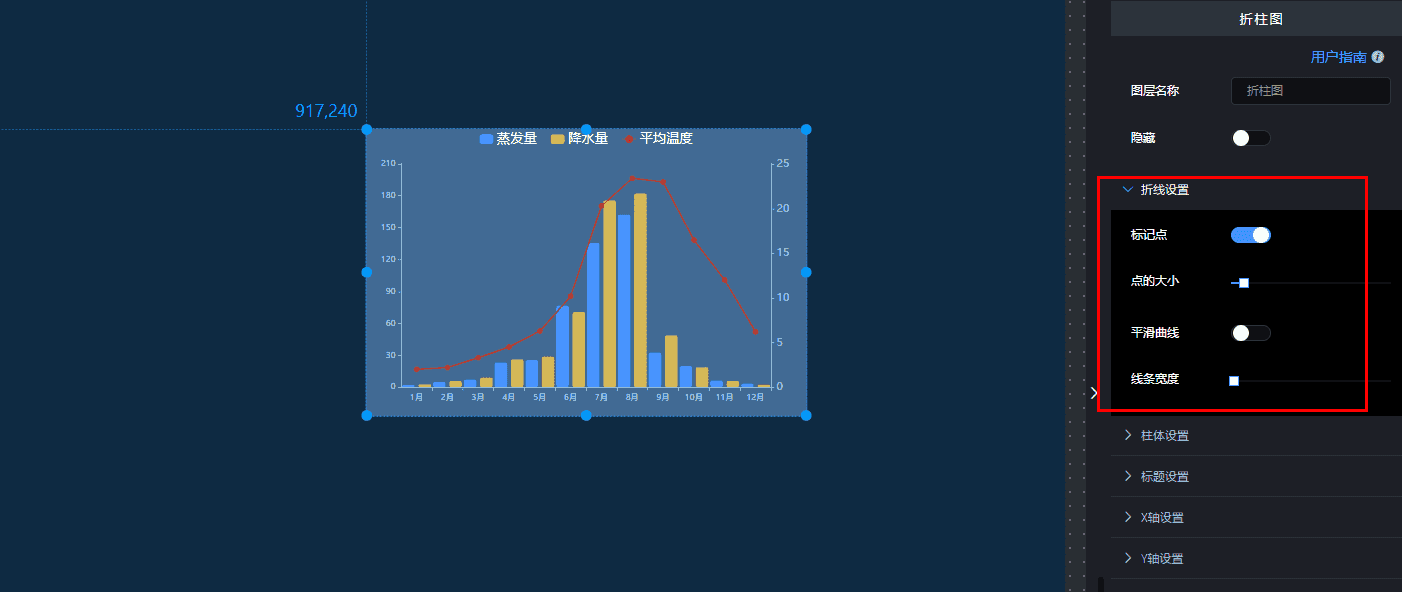

选中该折柱图组件，在操作界面右侧的“折线设置”处可修改设置组件折线样式，如图2.133。

• 标记点：设置折线图上是否有标记点，默认有标记点；（关闭标记点开关，效果图如图2.1331；打开标记点开关，效果图如图2.1332）

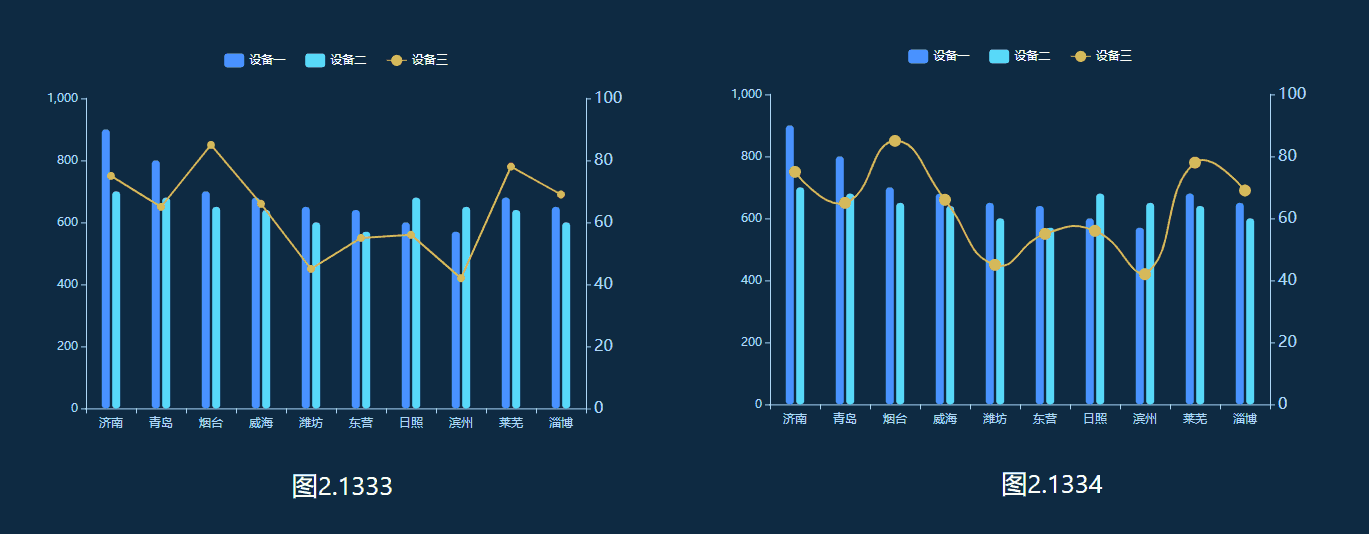

• 平滑曲面开关：设置折线图是平滑曲面还是折线，默认是平滑曲面；（关闭平滑曲面开关，效果图如图2.91333；打开平滑曲面开关，如图2.1334）
• 线条宽度：设置线条的宽度；

图2.133

（3）柱体设置

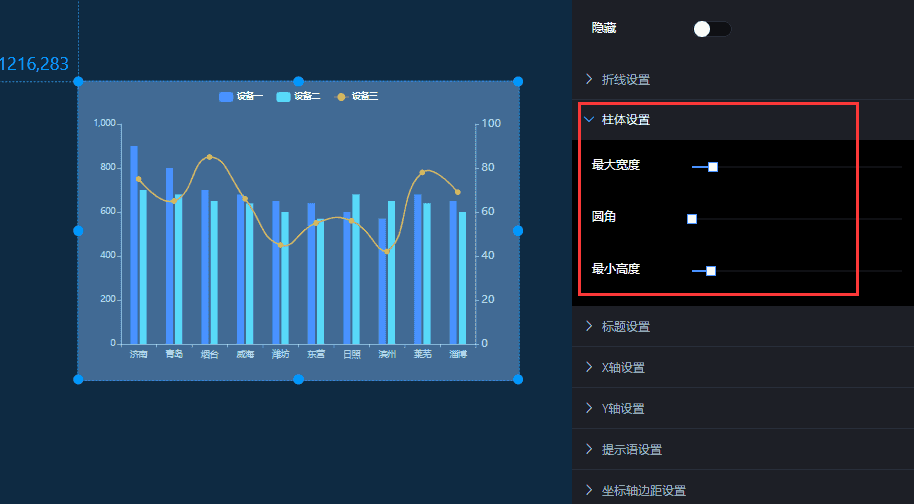

选中该折柱图组件，在操作界面右侧的“柱体设置”处可修改设置组件柱体样式，如图2.134。

• 最大宽度：柱体的最大宽度，可以调节改变柱体的宽度；
• 圆角：柱体4个角的弧度；
• 最小高度：柱体最小不能低于的高度；

图2.134

2、数据格式

数据格式示例

[
    {
        "name": "1月",
        "value": 2,
        "series": "蒸发量",
        "type": "bar"
    },
    {
        "name": "2月",
        "value": 4.9,
        "series": "蒸发量",
        "type": "bar"
    },
    {
        "name": "3月",
        "value": 7,
        "series": "蒸发量",
        "type": "bar"
    },
    {
        "name": "4月",
        "value": 23.2,
        "series": "蒸发量",
        "type": "bar"
    },
    {
        "name": "5月",
        "value": 25.6,
        "series": "蒸发量",
        "type": "bar"
    },
    {
        "name": "6月",
        "value": 76.7,
        "series": "蒸发量",
        "type": "bar"
    },
    {
        "name": "7月",
        "value": 135.6,
        "series": "蒸发量",
        "type": "bar"
    },
    {
        "name": "8月",
        "value": 162.2,
        "series": "蒸发量",
        "type": "bar"
    },
    {
        "name": "9月",
        "value": 32.6,
        "series": "蒸发量",
        "type": "bar"
    },
    {
        "name": "10月",
        "value": 20,
        "series": "蒸发量",
        "type": "bar"
    },
    {
        "name": "11月",
        "value": 6.4,
        "series": "蒸发量",
        "type": "bar"
    },
    {
        "name": "12月",
        "value": 3.3,
        "series": "蒸发量",
        "type": "bar"
    },
    {
        "name": "1月",
        "value": 2.6,
        "series": "降水量",
        "type": "bar"
    },
    {
        "name": "2月",
        "value": 5.9,
        "series": "降水量",
        "type": "bar"
    },
    {
        "name": "3月",
        "value": 9,
        "series": "降水量",
        "type": "bar"
    },
    {
        "name": "4月",
        "value": 26.4,
        "series": "降水量",
        "type": "bar"
    },
    {
        "name": "5月",
        "value": 28.7,
        "series": "降水量",
        "type": "bar"
    },
    {
        "name": "6月",
        "value": 70.7,
        "series": "降水量",
        "type": "bar"
    },
    {
        "name": "7月",
        "value": 175.6,
        "series": "降水量",
        "type": "bar"
    },
    {
        "name": "8月",
        "value": 182.2,
        "series": "降水量",
        "type": "bar"
    },
    {
        "name": "9月",
        "value": 48.7,
        "series": "降水量",
        "type": "bar"
    },
    {
        "name": "10月",
        "value": 18.8,
        "series": "降水量",
        "type": "bar"
    },
    {
        "name": "11月",
        "value": 6,
        "series": "降水量",
        "type": "bar"
    },
    {
        "name": "12月",
        "value": 2.3,
        "series": "降水量",
        "type": "bar"
    },
    {
        "name": "1月",
        "value": 2,
        "series": "平均温度",
        "type": "line"
    },
    {
        "name": "2月",
        "value": 2.2,
        "series": "平均温度",
        "type": "line"
    },
    {
        "name": "3月",
        "value": 3.3,
        "series": "平均温度",
        "type": "line"
    },
    {
        "name": "4月",
        "value": 4.5,
        "series": "平均温度",
        "type": "line"
    },
    {
        "name": "5月",
        "value": 6.3,
        "series": "平均温度",
        "type": "line"
    },
    {
        "name": "6月",
        "value": 10.2,
        "series": "平均温度",
        "type": "line"
    },
    {
        "name": "7月",
        "value": 20.3,
        "series": "平均温度",
        "type": "line"
    },
    {
        "name": "8月",
        "value": 23.4,
        "series": "平均温度",
        "type": "line"
    },
    {
        "name": "9月",
        "value": 23,
        "series": "平均温度",
        "type": "line"
    },
    {
        "name": "10月",
        "value": 16.5,
        "series": "平均温度",
        "type": "line"
    },
    {
        "name": "11月",
        "value": 12,
        "series": "平均温度",
        "type": "line"
    },
    {
        "name": "12月",
        "value": 6.2,
        "series": "平均温度",
        "type": "line"
    }
]
